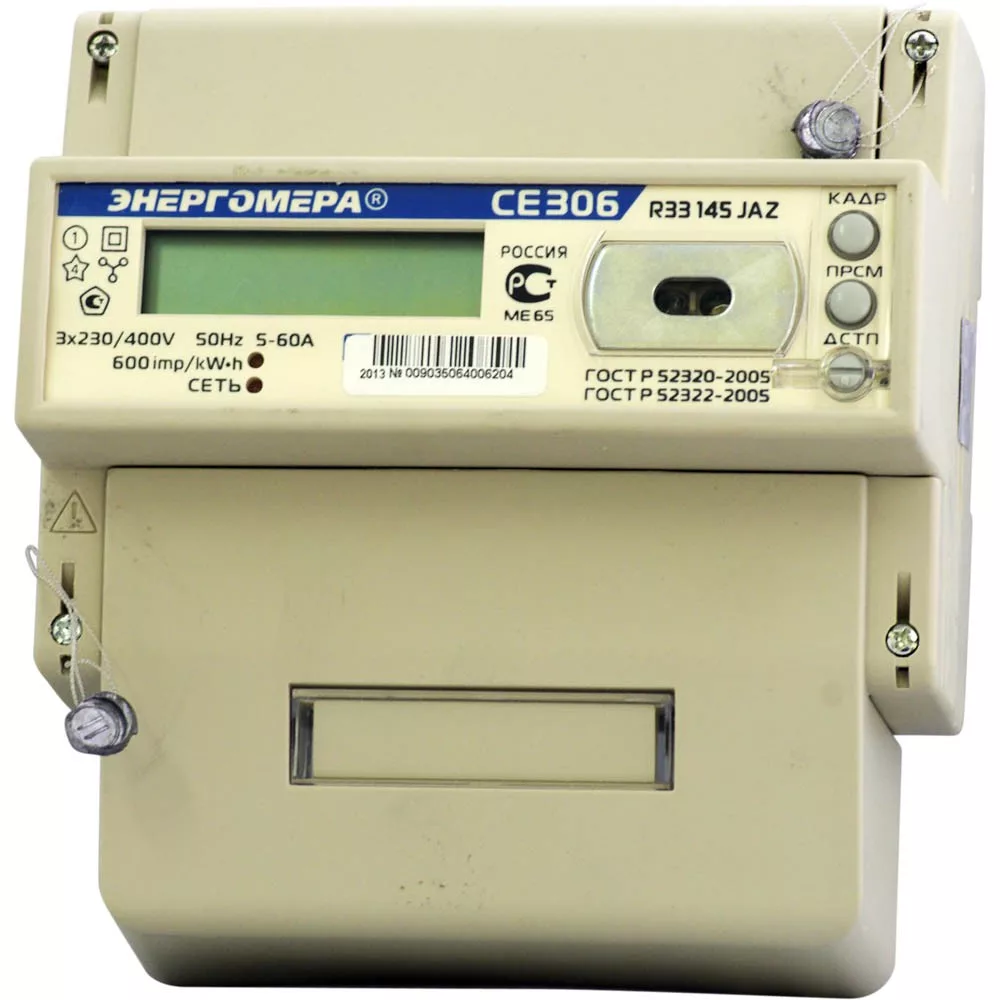

Энергомера CE306 — трёхфазный микропроцессорный счётчик активной электроэнергии производства АО «Концерн Энергомера» (г. Ставрополь). Снят с производства, заменён на CE307 R33. Исполнения R33 и S31. Класс точности 1,0, до 8 тарифов, МПИ 16 лет. Для автоматической передачи показаний подключается к контроллеру УС-RS485 или УС-OptoPort.
Сайт:
- R33 (Снят с производства)
- S31 (Снят с производства)
| Модиф | Описание | Контроллер |
|---|---|---|
| A | RS-485 | УС-RS485 |
| J | Оптопорт | УС-OptoPort |
| * | Импульсный выход | Ватериус |
Параметры: Тарифы, Мощность
Основные характеристики
| Тип | Трёхфазный многотарифный (только активная энергия) |
| Напряжение | 3×230/400 В, 50 Гц |
| Ток | 5(60) / 10(100) А |
| Класс точности | 1,0 |
| Тарифы | до 8 тарифов |
| Интерфейсы | RS-485, оптопорт, импульсный выход |
| Протокол | CE |
| Межповерочный интервал | 16 лет |
| Исполнения | R33 (DIN-рейка), S31 (щитовой) |
| Статус | Снят с производства, замена — CE307 R33 |
| Производитель | АО «Концерн Энергомера», г. Ставрополь |
Подключение к сети
Счётчик подключается к трёхфазной четырёхпроводной сети 3×230/400 В (прямое включение). Силовые клеммы пронумерованы 1, 3, 4, 6, 7, 9, 10, 11 — номеров 2, 5 и 8 в колодке нет:
- Клемма 1 — фаза A (вход от сети)
- Клемма 3 — фаза A (выход на нагрузку)
- Клемма 4 — фаза B (вход от сети)
- Клемма 6 — фаза B (выход на нагрузку)
- Клемма 7 — фаза C (вход от сети)
- Клемма 9 — фаза C (выход на нагрузку)
- Клемма 10 — ноль (вход от сети)
- Клемма 11 — ноль (выход на нагрузку)
Схема одинакова для исполнений корпуса S31 (щитовой) и R33 (DIN-рейка), нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
На корпусе счётчика Энергомера CE306 расположены две кнопки: «КАДР» и «ПРСМ». Они позволяют вручную переключать информацию на жидкокристаллическом индикаторе (ЖКИ). Если вы не нажимаете кнопки, прибор автоматически показывает текущие накопления по тарифам, дату и время.
Для снятия показаний используйте кнопку «КАДР». Короткие нажатия переключают отображение между тарифными накопителями (Т1, Т2, Т3, Т4). Если в вашей тарифной программе задействовано несколько зон суток, последовательно запишите значения для каждого тарифа. Действующий тариф обозначен соответствующим сегментом на экране.
При записи показаний обращайте внимание на формат данных: целая часть киловатт-часов отображается слева от запятой, а дробная (два знака после запятой) — справа. Для передачи данных в управляющую компанию необходимо записывать только целые значения кВт·ч.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Энергомера CE306:
- УС-RS485 — для модификаций с интерфейсом RS-485 (буква A). Протокол CE. Считывает тарифы и мощность
- УС-OptoPort — для модификаций с оптическим портом (буква J). Бесконтактное подключение через магнитную головку
- Ватериус — для подключения через импульсный выход. Считает импульсы
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Также поддерживаются: CE301M, CE307 R33, CE308.
Купить контроллер: УС-RS485 | УС-OptoPort
Исполнение
Интерфейс RS485
Контроллер для передачи показаний: УС-RS485
Протокол: CE — ❓ Не проверен
Скорость: по умолчанию 9600
Скорость счетчика также можно посмотреть на ЖКИ счетчика. Для этого в режиме автоматической смены индикации необходимо дождаться индикации Sp XXXX или нажать на кнопку «ПРСМ» несколько раз.
Адрес: Сетевой адрес счетчика на предприятии-изготовителе устанавливается
равным четырем последним цифрам заводского номера счетчика.
Адрес счетчика также можно посмотреть на ЖКИ счетчика. Для этого в режиме автоматической смены индикации необходимо дождаться индикации Ad-XXXXX или нажать на кнопку «ПРСМ» несколько раз.

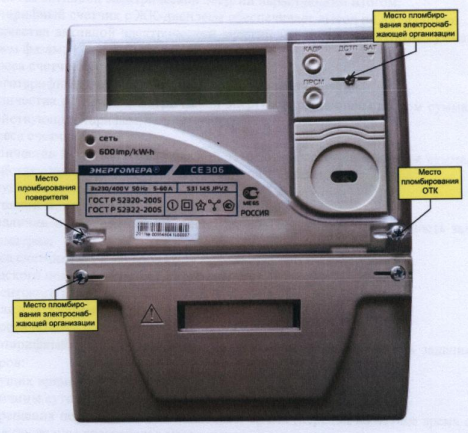

Корпус типа S31 A, S31 AS
Выход 7 — A
Выход 8 — B
Корпус типа R33 A, R33 AS
Выход 25 — A
Выход 24 — B
Вход 23 — «+»
Вход 22 — «−»
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: CE — ❓ Не проверен
Скорость: по умолчанию 9600
Скорость и адрес счётчика также видны на ЖКИ (индикации Sp XXXX и Ad-XXXXX) — дождитесь в автоматическом режиме или нажмите «ПРСМ» несколько раз.
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Корпус типа S31
Выход 1 — «+»
Выход 2 — «−»
Корпус типа R33
Выход 13 — «+»
Выход 12 — «−»
Частые вопросы
Какой контроллер нужен для Энергомера CE306?
Зависит от модификации: для RS-485 (буква A) — УС-RS485, для оптопорта (буква J) — УС-OptoPort, для импульсного выхода — Ватериус. CE306 работает по протоколу CE. Счётчик снят с производства, замена — CE307 R33.
Как узнать адрес счётчика для настройки УС?
Адрес CE306 — четыре последние цифры заводского номера. Скорость по умолчанию — 9600 бод. Адрес и скорость можно посмотреть на ЖКИ: дождитесь индикации Ad-XXXXX или Sp XXXX, либо нажмите «ПРСМ» несколько раз.
Совместим ли Энергомера CE306 с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
